Einschaltstrombegrenzer ein- und dreiphasig

Beim Einschalten von Energieverbrauchern können Einschaltstromstöße entstehen, die zum unerwünschten Auslösen der Sicherungselemente führen. Um selektiv absichern zu können, bietet sich in solchen Fällen der Einsatz von Einschaltstrombegrenzern an.

Allgemein:

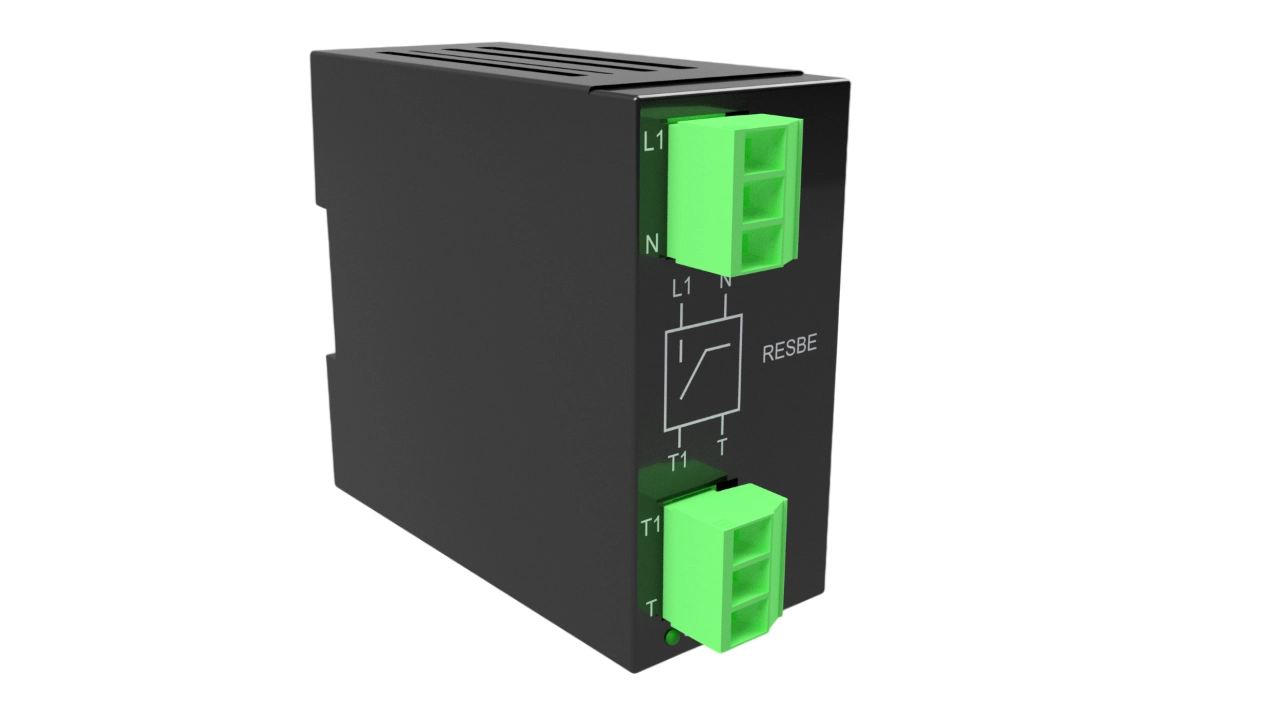

Durch das Vorschalten unserer Einschaltstrombegrenzer der Baureihe RESBE und RESBD können handelsübliche Sicherungen und Leitungsschutzschalter verwendet werden.

Die Baureihe RESBE und RESBD realisiert unsere Patentanmeldung „Einschaltstrombegrenzung mit zeitgesteuertem zweiten Schaltglied“.

Um den Überbrückungsstromstoß zu eliminieren, sollte die Einschaltdauer der Last größer als die Wirkungsdauer der Einschaltstrombegrenzung sein. Lässt sich das nicht realisieren, empfehlen wir für die Lasten mit einem Freigabeeingang bzw. mit einem Remote Ein-/Auseingang die Option „Freigabe-Ausgang“

Allgemein:

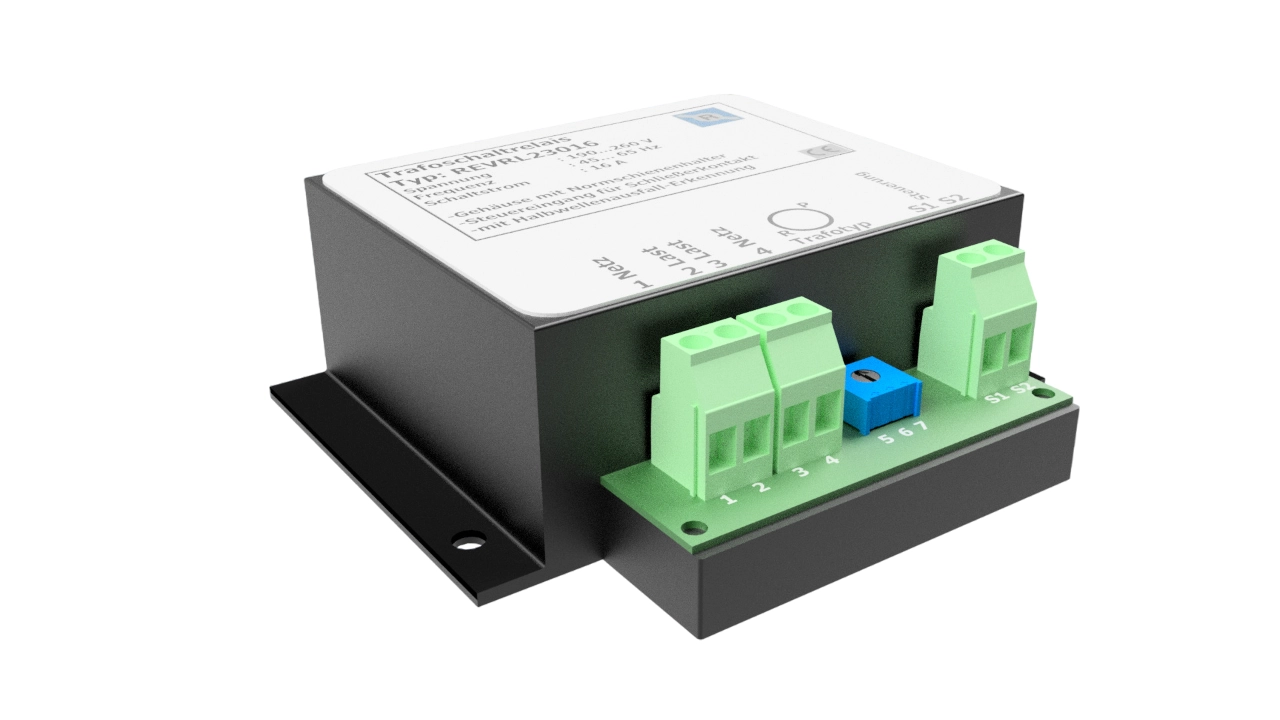

Das Transformator-Schalt-Relais (REVRL) dient zum sanften Schalten von einem oder mehreren Einphasentransformatoren im Leerlauf oder unter Last ohne Einschaltstoßstrom. Durch das Sanft-Einschalt-Verfahren wird der Einschaltstoßstrom dabei vermieden und nicht nur – wie bei herkömmlichen Einschaltstrombegrenzern – begrenzt.
Das REVRL wird einfach zwischen Netzschalter und Transformator geschaltet. Es kann auch als Netzschalter benutzt werden, wenn es über den Steuereingang betätigt wird (In dieser Applikation ist keine Potentialtrennung vorhanden).

Einsatzgebiete:

Anwendung findet das REVRL z.B. bei Trenn-, Steuer-, Heiz-, und Fahrzeugtransformatoren sowie in Industrie, Anlagenbau und Forschung. Geeignet für induktive und kapazitive Lasten.

Allgemein:

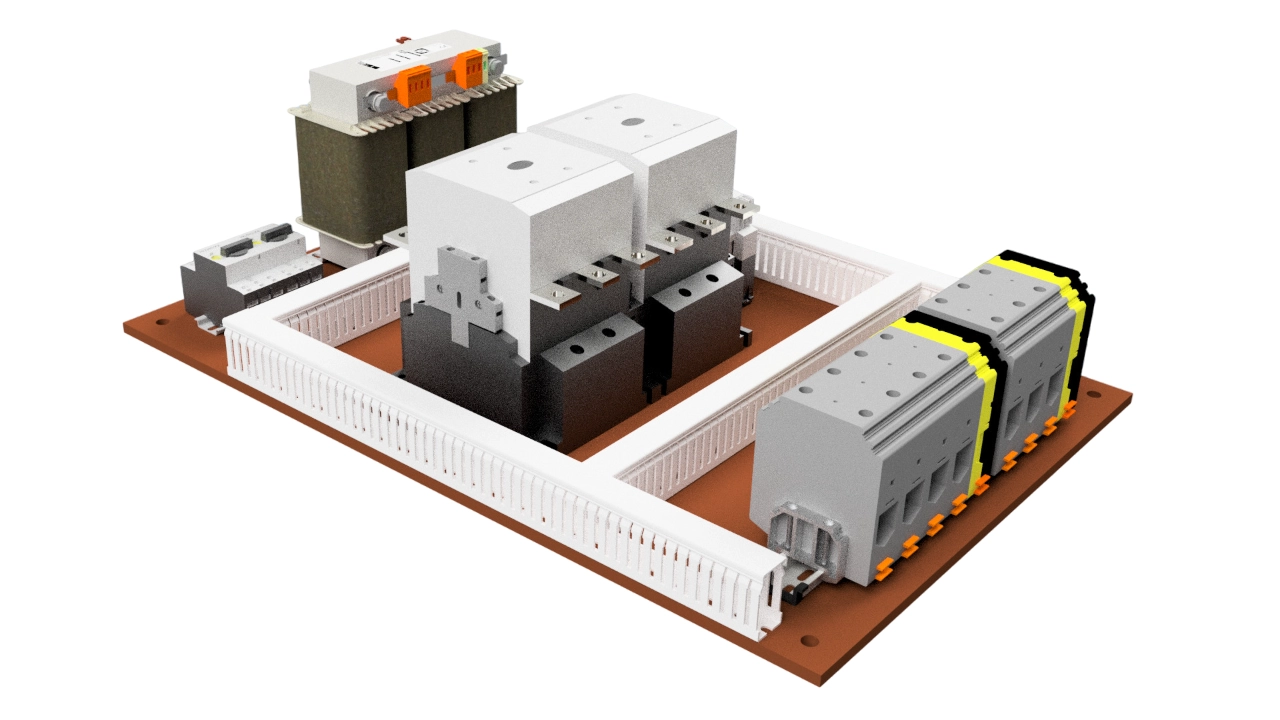

Die Vormagnetisiereinheit REVVE dient zur Vermeidung von Einschaltstoßströmen von großen Transformatoren. Durch ein spezielles Verfahren können, mit Hilfe einer Vormagnetisiereinheit und einer Schützbeschaltung, Transformatoren bis zu einer Leistung von 800 kVA (und höher) einschaltstoßstromfrei geschaltet werden. In Verbindung mit dem REVVE können selbst große Transformatoren Primärseitig mit flinken  Sicherungen auf Nennstrom abgesichert werden. Hierbei übernimmt die Primärseitige Sicherung dabei sowohl den Kurzschluß- als auch den Überlastschutz.

Ausführung:

Über eine kleine Vormagnetisiereinheit, eine Schützbeschaltung und eine Steuerelektronik, wird der Haupttransformator vormagnetisiert und kann ohne Einschaltstoßstrom geschaltet werden. Die Steuerelektronik steuert bis zu drei externe Schütze an. Mit dem ersten Schütz wird die Vormagnetisierungseinheit aktiviert. Mit dem zweiten Schütz wird die  Vormagnetisierungseinheit überbrückt und der  Lasttransformator voll eingeschaltet. Der dritte Schütz ist optional, um den Ausgang des Lasttransformators frei zuschalten, da diese Art der Einschaltstromstoßvermeidung bei Lasttransformatoren im Leerlauf optimal funktioniert. Durch die Verwendung von externen Schützen ist die REVVE sowohl bei einphasigen als auch bei dreiphasigen Anwendungen einsetzbar.
