Drosseln
für industrielle Leistungselektronik

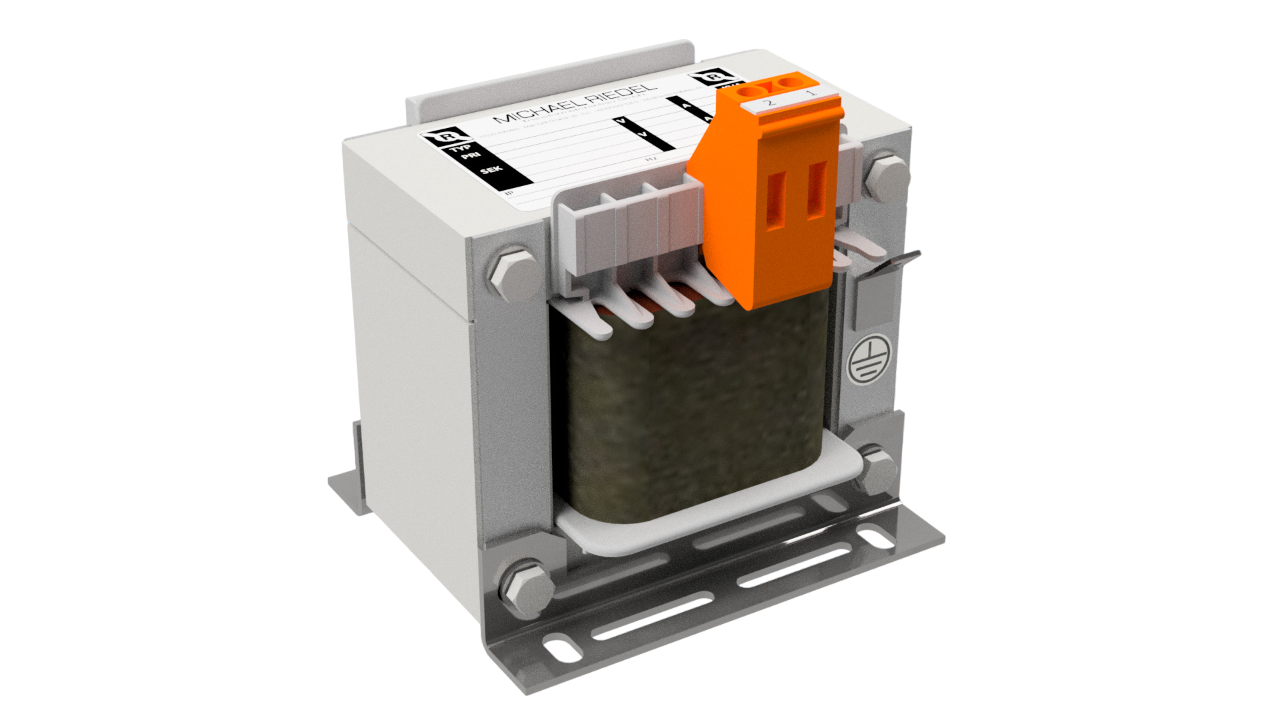

Einphasen-Netzdrosseln Baureihe: RENDr
Allgemein:
- Bemessungsspannung: AC 230V
- Bemessungsstrom: 1,0 bis 32 A
- Bemessungsspannungsabfall: 4,0% @ 50 Hz (4,8% @ 60Hz)
- Bemessungsfrequenz: 50 (60Hz)
- Schutzart IP00
- Isolierstoffklasse E
- Umgebungstemperatur 40°C
- Kompakte Bauweise bei niedrigem Gewicht
- Hohe Zuverlässigkeit und lange Lebensdauer

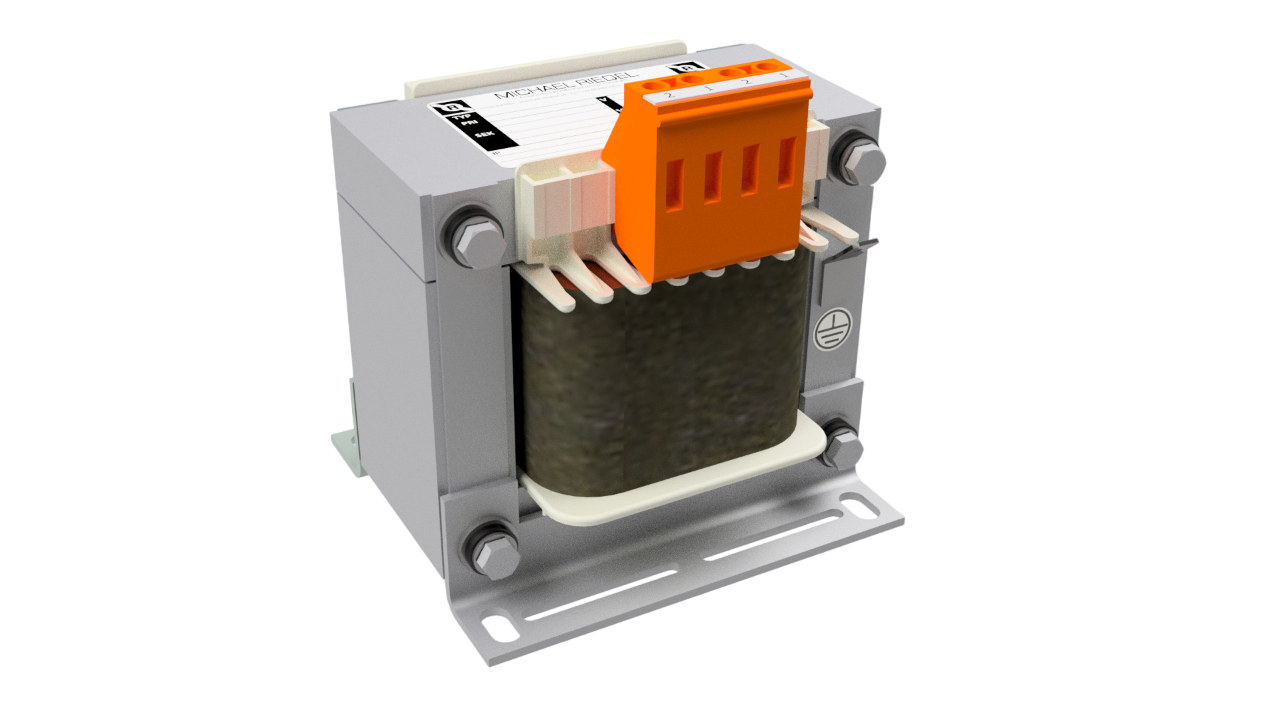

Einphasen-Netzdoppeldrossel Baureihe: RDNDr
Allgemein:
- Bemessungsspannung: AC 400 V
- Bemessungsstrom: 2,0 bis 32 A
- Bemessungsspannungsabfall: 2×2,0% @ 50 Hz (2×2,4% @ 60Hz)(Reihenschaltung der Teilwicklungen: 4,0%)(Parallelschaltung der Teilwicklungen: 1,0%)
- Bemessungsfrequenz: 50 (60Hz)
- Schutzart IP00
- Isolierstoffklasse E
- Umgebungstemperatur 40°C
- Kompakte Bauweise bei niedrigem Gewicht
- Hohe Zuverlässigkeit und lange Lebensdauer

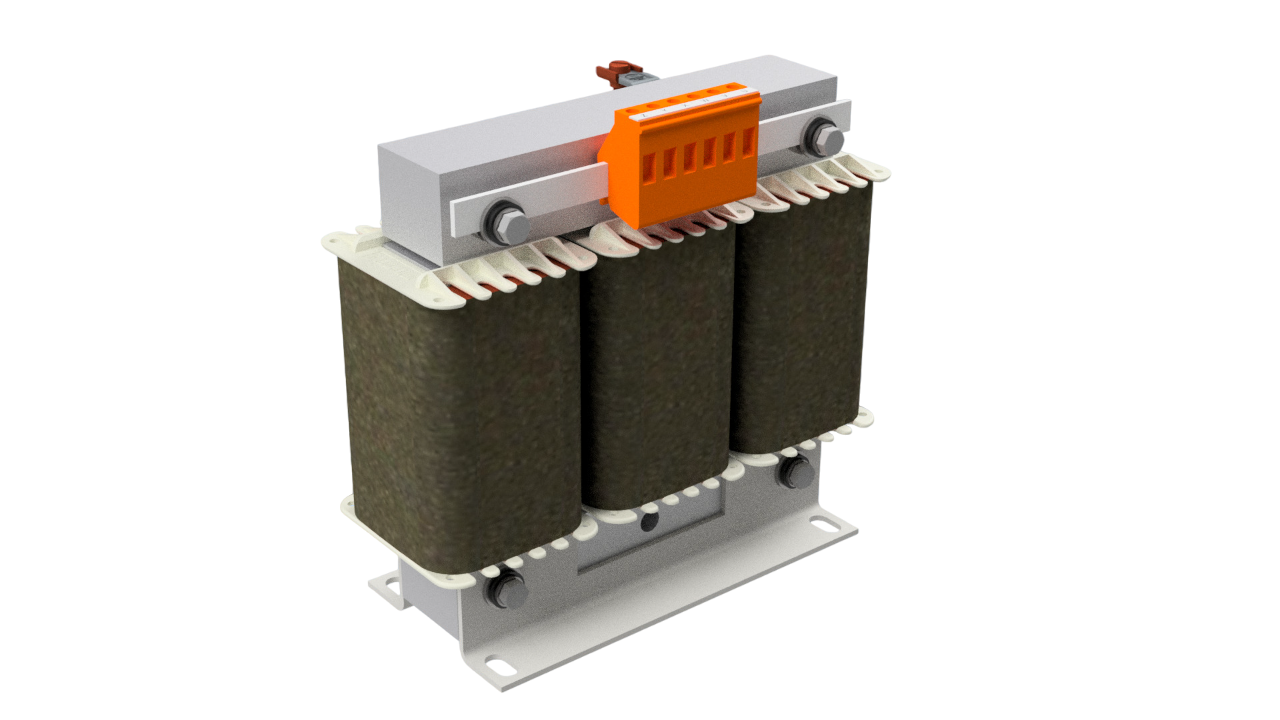

Dreiphasen-Filterkreisdrosseln Baureihe: RFDr
Allgemein:
- Bemessungsspannung: 3AC 400 V
- Bemessungsstrom: 3,6 bis 72,2 A
- Verdrosselungsfaktor: 7%
- Resonanzfrequenz: 189 Hz
- Bemessungsfrequenz: 50 Hz
- Schutzart IP00
- Isolierstoffklasse E
- Umgebungstemperatur 40°C
- Kompakte Bauweise bei niedrigem Gewicht
- Hohe Zuverlässigkeit und lange Lebensdauer

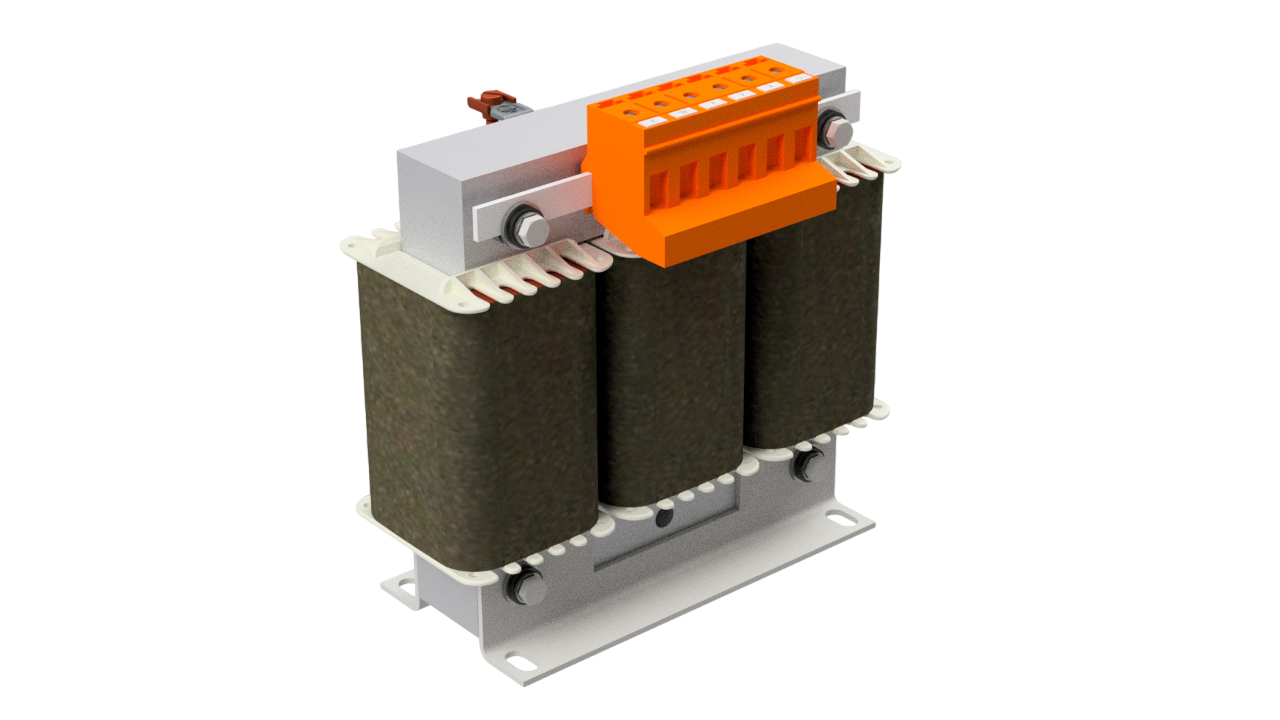

Dreiphasen-Netzdrosseln Baureihe: RNDr
Allgemein:
- Bemessungsspannung: 3AC 400V
- Bemessungsstrom: 2,5 bis 500 A
- Bemessungsspannungsabfall: 4,0% @ 50 Hz (4,8% @ 60Hz)
- Bemessungsfrequenz: 50 (60Hz)
- Schutzart IP00
- Isolierstoffklasse E
- Umgebungstemperatur 40°C
- Hohe Zuverlässigkeit und lange Lebensdauer

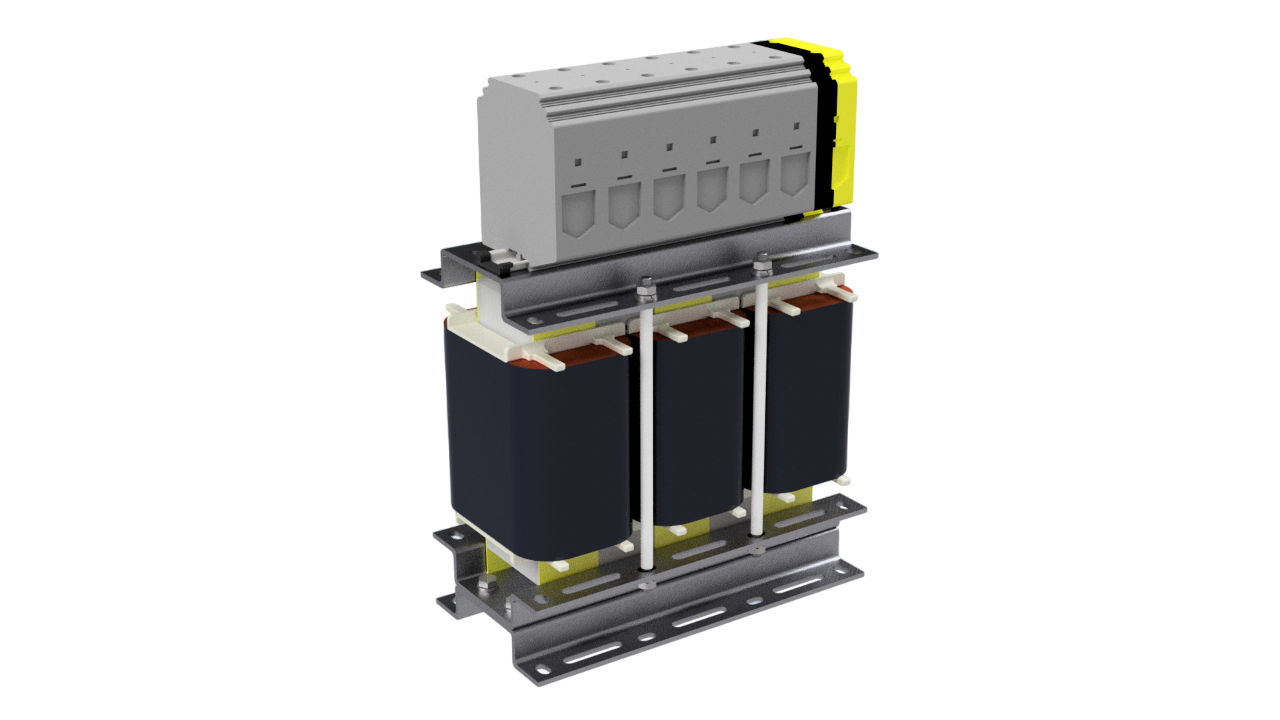

Dreiphasen-Motordrosseln Baureihe: RDMDr
Allgemein:
- Bemessungsspannung: 3AC 400V bis 3AC 690V
- Bemessungsstrom: 24 bis 1120 A
- Bemessungsfrequenz: 50/60Hz
- Taktfrequenzen (PWM): 1,5kHz bis 16,0kHz
- Schutzart IP00
- Isolierstoffklasse F
- Umgebungstemperatur 40°C
- Geräuscharme Filterserie durch patentierte Kerngeometrie
- Reduzierung von Überspannungen an der Motorisolation (längere Motorlaufzeiten)
- Reduzierung der Geräuschemission am Motor
- Lange Motorkabelzuleitungen möglich (bis zu 150m)
- Hohe Zuverlässigkeit und lange Lebensdauer
Dreiphasen-Motorfilter Baureihe: RDMF
Allgemein:
- Bemessungsspannung: 3AC 400V bis 3AC 690V
- Bemessungsstrom: 24 bis 1120 A
- Bemessungsfrequenz: 50/60Hz
- Taktfrequenzen (PWM): 1,5kHz bis 16,0kHz
- Schutzart IP00
- Isolierstoffklasse F
- Umgebungstemperatur 40°C
- Geräuscharme Filterserie durch patentierte Kerngeometrie
- Reduzierung von Überspannungen an der Motorisolation (längere Motorlaufzeiten)
- Reduzierung der Geräuschemission am Motor
- Lange Motorkabelzuleitungen möglich (bis zu 250m)
- Hohe Zuverlässigkeit und lange Lebensdauer

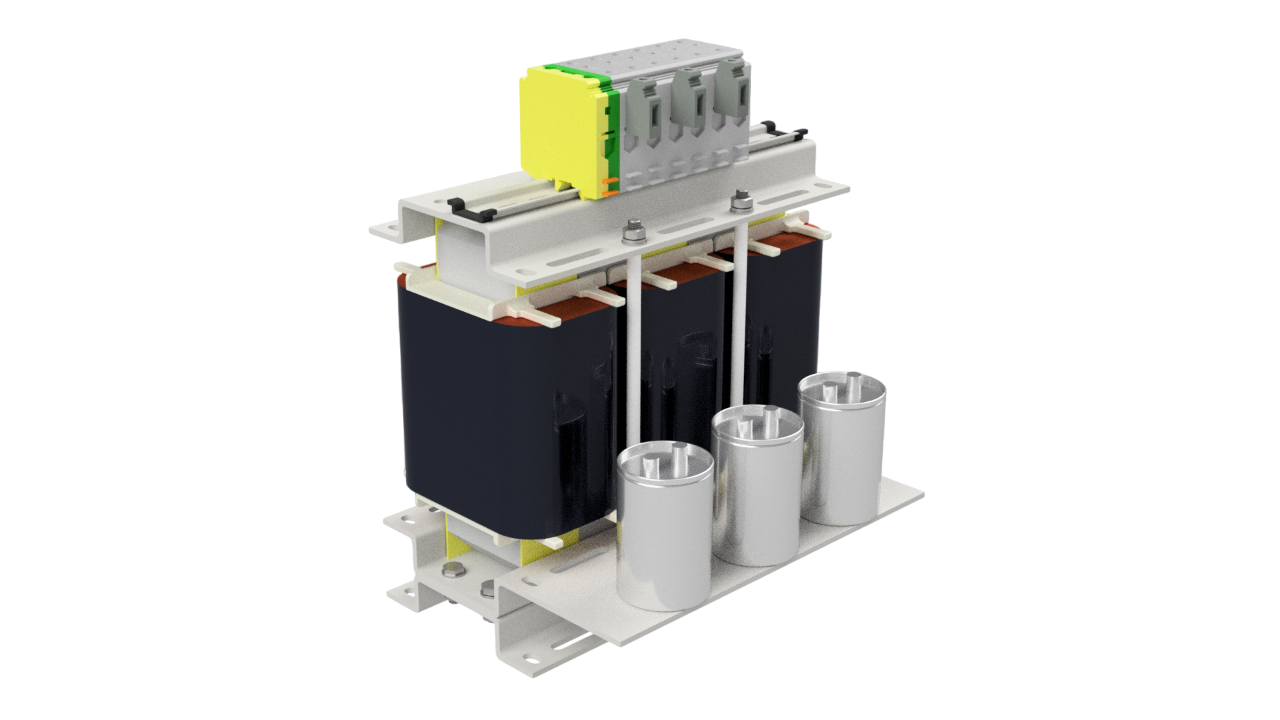

Dreiphasen-Sinusfilter Baureihe: RDSF
Allgemein:
- Bemessungsspannung: 3AC 400V bis 3AC 690V
- Bemessungsstrom: 8 bis 1120 A
- Bemessungsfrequenz: 50/60Hz
- Taktfrequenzen (PWM): 1,5kHz bis 16,0kHz
- Schutzart IP00
- Isolierstoffklasse F
- Umgebungstemperatur 40°C
- Geräuscharme Filterserie durch patentierte Kerngeometrie
- Reduzierung von Überspannungen an der Motorisolation (längere Motorlaufzeiten)
- Reduzierung der Geräuschemission am Motor
- Lange Motorkabelzuleitungen möglich (bis zu 250m)
- Hohe Zuverlässigkeit und lange Lebensdauer
Ihr Partner für energieeffiziente Transformatoren und Stromversorgungslösungen
Transformatoren und Stromversorgungskomponenten dienen dazu, Energie zwischen Energieerzeugung und Energieverbrauch optimal anzupassen – ob als Spannungsanpassung, galvanische Trennung, Gleichrichtung oder Absicherung
gegen Netzunterbrechungen. Eine Vielzahl von Energieumwandlungsanforderungen erfordert gleichermaßen eine große Vielfalt an Produkttypen. Unser umfassendes Portfolio umfasst Einphasen- und Dreiphasentransformatoren, Drosseln und Sinusfilter, DC-Schaltnetzteile und Kompakt-Gleichrichter, USV-Module sowie Ringstell-Transformatoren und Spannungskonstanthalter – alle so konzipiert, dass Sie Ihr System mit Eleganz und Effizienz flexibel verwalten können. Wir begleiten unsere Kunden von der technischen Beratung über die Auswahl der richtigen Baureihe bis hin zur Serienfertigung kundenspezifischer Lösungen. Dabei setzen wir auf höchste Qualität und innovative Lösungen, die den spezifischen Anforderungen jeder Anwendung gerecht werden.
Gerne finden wir in einem persönlichen Gespräch die passende Lösung für Ihr Projekt. Fordern Sie uns gerne mit Ihren Anforderungen heraus!
Ob Standardbaureihe oder kundenspezifische Anforderung:
Als autorisierte Handelsvertretung der AQ Riedel Trafobau GmbH beraten wir Sie technisch und begleiten Sie von der Auswahl bis zur Inbetriebnahme.
